一文为大家介绍直流接触器的组成结构

发布时间: 2022-01-14  点击次数: 226次

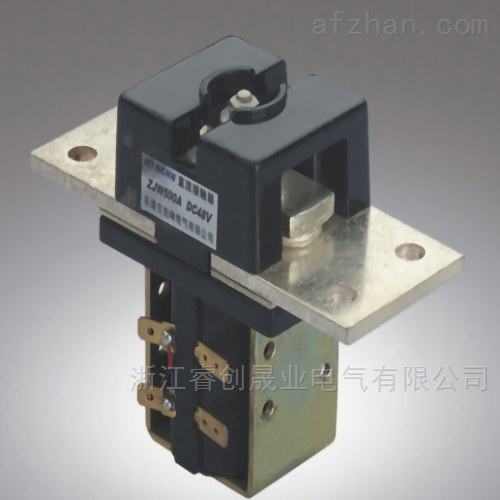

  直流接触器是广泛用作电力的开断和控制电路,它利用主接点来开闭电路,用辅助接点来执行控制指令。主接点一般只有常开接点,而辅助接点常有两对具有常开和常闭功能的接点,经常作为中间继电器配合主电路使用。
  当接触器线圈通电后,线圈电流产生磁场,使静铁心产生电磁吸力吸引动铁心,并带动触点动作:常闭触点断开,常开触点闭合,两者是联动的。当线圈断电时,电磁吸力消失,衔铁在释放弹簧的作用下释放,使触点复原:常开触点断开,常闭触点闭合。
  与交流接触器工作原理相同,不同之处在于吸引线圈由交流电源供电,直流接触器的吸引线圈由直流电源供电,另外由于通入线圈是直流电,直流电没有瞬时值,在任意时刻有效值都是相等的,没有过零点,因此衔铁上不用加装防止过零点电压较低产生的吸合力较小,造成震动声音大等现象的短路环。




  下面要为大家介绍的是直流接触器的组成结构:
  1、电磁机构
  电磁机构由铁芯、线圈和衔铁等组成,多采用绕棱角转动的拍合式结构。由于线圈中通的是直流电,正常工作时,铁芯中不会产生涡流,铁芯不发热,没有铁损耗。
  2、触点系统
  有主触点和辅助触点。主触点一般作成单极或双极,由于触点接通或断开的电流较大,所以采用滚动接触的指形触点。辅助触点的通断电流较小,常采用点接触的双断点桥式触点。
  3、灭弧装置
  由于直流电弧不象交流电弧有自然过零点,其主触点在分断较大电流(直流电路)时,灭弧更困难,往往会产生强烈的电弧,容易烧伤触点和延时断电。为了迅速灭弧,一般采用磁吹式灭弧装置,并装有隔板及陶土灭弧罩。
